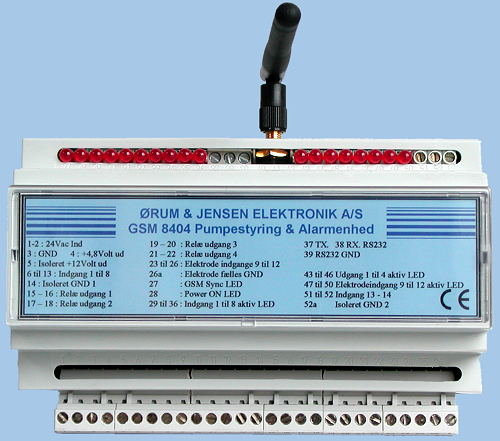

GSM 8404 Pumpestyring & Alarmenhed

8+2 Digitale indgange. Opdelt i 2 grupper
4 Relæ udgange
4 Elektrodeindgange. Mulighed for Start/Stop pumper, detektering af overløb samt olie i vand
1 Comport for fremtidig udvidelse, konfiguration
LED indikering for ind, udgange
Alarmering via GPRS, GSM, SMS, E-mail, SRO, COMLI, PS4CenterMAX
Dataopsamling via GPRS, GSM, SMS, SRO, COMLI, PS4CenterMAX
Mulighed for tilslutning af vandalsikker antenne
Konfiguration via PS4CenterMAX, SMS - Besked
Datalogger på 64 K - 16 kanaler
RTC Realtids UR
Mulighed for remote opgradering af operativsystem
Indbygget TCP/IP stak
Der er mulighed for at tilslutte en tryktransmitter med frekvensudgang til niveaumåling

Indhold

GSM 8404 Pumpestyring & Alarmenhed

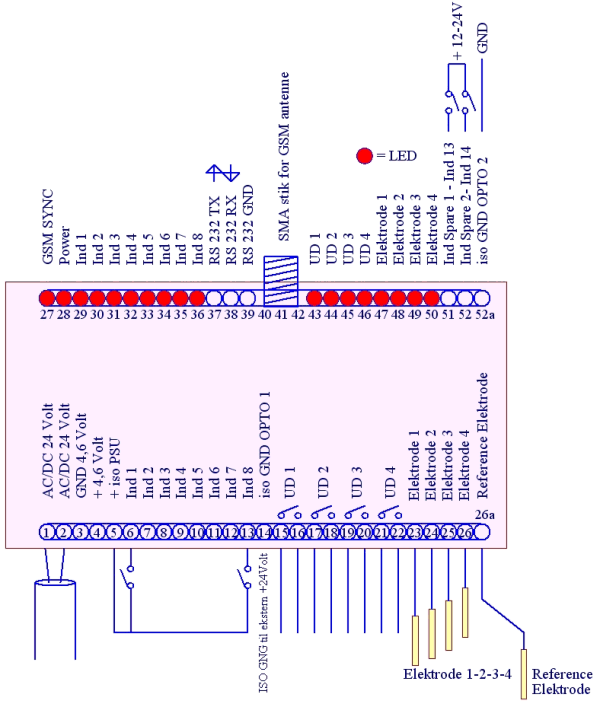

Tilslutnings oversigt


Terminal nummer	Tilslutninger
1+2	24 Vac (også DC se teknisk data)
3+4	+4,8V og GND
5+14	+12V isoleret og isoleret GND opto 1
6 til 13	Indgange 1 til 8
15+16	Relæudgang 1
17+18	Relæudgang 2
19+20	Relæudgang 3
21+22	Relæudgang 4
Terminal nummer	RS 232 Com port
37	TX data	udgående RS232 data
38	RX data	indgående RS232 data
39	RS232 GND	stel for RS232 port
RS232 kan anvendes til opsætning af pumpestyring eller til fremtidig udvidelse
Terminal nummer	GSM Antenne
41	GSM stik	GSM antennen tilsluttes et SMA hun stik

Terminal nummer	Anvendelse af lysdioder
27	Modem status	3sek on / 3 sek off	Søger efter GSM net eller ingen SIM kort
		0,75 sek on / 3 sek off	Er på GSM nettet.
		0,75 sek on / 0,75 sek off	Modtager opkald.
		konstant on	Data forbindelse er etableret.
28	Strømforsyning	on	Der er tilsluttet forsyning
29 til 36	Indgang 1 til 8	on/off	Når indgang 1 aktiveres lyser Led 1 Ditto indgang 2 til 8
43	Udgang 1	on/off	Lyser når Relæ 1 er aktiveret.
44	Udgang 2	on/off	Lyser når Relæ 2 er aktiveret.
45	Udgang 3	on/off	Lyser når Relæ 3 er aktiveret.
46	Udgang 4	on/off	Lyser når Relæ 4 er aktiveret.
Terminal nummer	Tilslutninger
51 - 52	Indgang 13 og 14
52a	Isoleret GND 2 kun for indgang 13 og 14

Terminal nummer

Anvendelse af lysdioder

Modem status

3sek on / 3 sek off

Søger efter GSM net eller ingen SIM kort

0,75 sek on / 3 sek off

Er på GSM nettet.

0,75 sek on / 0,75 sek off

Modtager opkald.

konstant on

Data forbindelse er etableret.

Strømforsyning

Der er tilsluttet forsyning

29 til 36

Indgang 1 til 8

on/off

Når indgang 1 aktiveres lyser Led 1
Ditto indgang 2 til 8

Udgang 1

on/off

Lyser når Relæ 1 er aktiveret.

Udgang 2

on/off

Lyser når Relæ 2 er aktiveret.

Udgang 3

on/off

Lyser når Relæ 3 er aktiveret.

Udgang 4

on/off

Lyser når Relæ 4 er aktiveret.

Terminal nummer

Tilslutninger

51 - 52

Indgang 13 og 14

52a

Isoleret GND 2 kun for indgang 13 og 14

Princip diagram for elektrodeindgange

Anvendelse eksempel for elektrodeindgange

På elektrodeindgange kan der også anvendes ON/OFF kontakter, eks. En flydebold.

Jordelektroden skal være den elektrode, der berøres af vand først.
Den kan eventuelt forbindes direkte til jord.

Elektrodeindgange og fællesjord er isoleret bort fra resten af GSM 8404.

Denne isolering kan maximalt modstå fremmede spændinger på 1000 volt.

Kablet ud til elektroder kan være et skærmet kabel eller eventuelt et UTP.

Det skærmede kabel skærmer bedre mod støj men har også en højere kapacitet.

Skærmen forbindes til fællesjord.

Kablet ud til elektroder må ikke have en samlet kapacitet højre end 6nF.
Se eventuelt justerings procedure med hensyn til følsomhed.

Tekniske data GSM 8404 Pumpestyring & Alarmenhed

Mekaniske mål :

Højde

6,2 cm.

Dybde

8,5 cm.

Bredde

15,6 cm.

Vægt

ca. 360 g

Montage

DIN skinne montering.

Strømforsynings krav :

AC:

min. 18 Volt. Max 28 Volt

min. 500mA

NB:

Ved anvendelse sammen med nødstrømsmodul skal der anvendes
24Vac min 800mA for at det er muligt at lade batteriet op.

DC:

min. 22 Volt. Max 40 Volt.

min. 500mA

Kan leveres i 12 Volt DC version, forhør nærmere.

NB:

GND på terminal 3 må ikke forbindes til sekundær af trafoen.
Ønskes jording gøres dette på terminal 3 og IKKE på sekundær af trafo.

Effektforbrug :

Uden nødstrøm

24Vac

ca. 2VA standby

Relæudgang :

Max spænding

220 Vdc

250Vac

Max skiftekapacitet

60W, 62,5 VA

UL Kontakt dimensionering

250 Vac / 0,25 A - 62,5VA

30 Vdc / 2 A - 60W

Digitalindgang :

ON :

Min 8 Volt. Max 30 Volt.

OFF :

Max 'TBD'

Pulstæller :

Max tælle frekvens 500Hz

High speed

indgang DI 8:

Max tællefrekvens 2000Hz

Forsyningsudgang :

4,8 Volt forsyning må kun anvendes til produkter der er godkendt af Ørum & Jensen Elektronik A/S
Den isolerede +12 volt forsyning må KUN anvendes til de digitale indgange.

CPU / Memory :

HD64F2329F

384k Flash 32k SRAM

SRAM

512k Byte

Flash

512k Byte

Opdatering :

Mulighed for opgradering af operativsystem (Firmware), uden nedtagning af GSM 8404

Backup :

Backup tid af memory og realtids ur(RTC) minimum 10 år.

Alarmering :

COMLI protokol.

Bundgaard/Kruse protokol (PS4CenterMAX).

GPRS, GSM, SMS, E-mail, SRO, PS4CenterMAX

Dataopsamling :

GPRS, GSM, SMS, SRO, COMLI, PS4CenterMAX

Konfiguration :

SRO Anlæg.

PS4CenterMAX

SMS - Beskedder

Datalogger :

1 til 16 kanaler med max. 32000 målinger.

Beskrivelse af elektrodeindgange

Elektrodeindgangene udsender skiftevis 5V 4,5kHz AC ud på elektrodeindgange.
Når elektrodeindgangen belastes med 3-25 kΩ, skifter den tilsvarende udgang.
Samlet kapacitet mellem leder eller skærm må ikke overskride 6nF.
Der måles i forhold til GND på terminal 26a.

NB: Kablet ud til elektroder kan være et skærmet kabel eller evt. et UTP.
Det skærmede kabel, skærmer bedre mod støj men har også en højere kapacitet.

Justeringsprocedure af følsomhed på elektrodeindgange

Tilslut en modstand til den indgang, der anvendes.
Modstandens værdi bestemmer følsomheden, hvor indgangen trigger. Eks 17 kΩ.
Følsomheden (modstanden) skal holdes mellem 3 - 25 kΩ.
Ved kabler på mere end 6-8m til elektroderne bør følsomheden ikke sættes højere end 17 kΩ.

Kontroller ved hjælp af lysdiode, hvornår der registreres en aktiv indgang.

Følsomheden justeres med P1. Se billedet under: Udskiftning af sikring.

Juster potentiometeret, så indgangen lige er blevet aktiv.
Det afprøves ved at justere potentiometeret frem og tilbage for at få føling med potentiometeret, og finde det rigtige trigger punkt.
Overholdes dette ikke, vil det betyde, at følsomheden er højere end 17 kΩ.

Fjern modstanden og se indgangen går inaktiv, monter modstanden igen se indgangen går aktiv.

GSM 8404 Pumpestyring & Alarmenhed

Tilslutnings oversigt

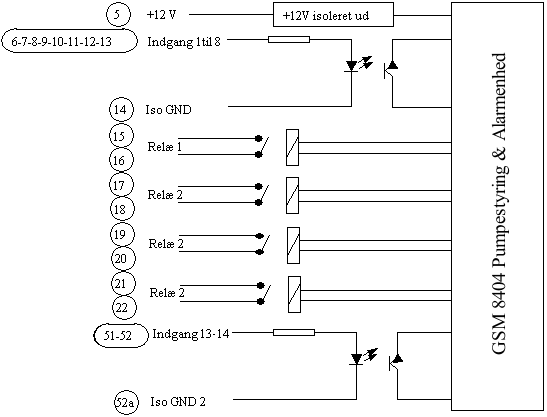

Princip diagram for ind og udgange

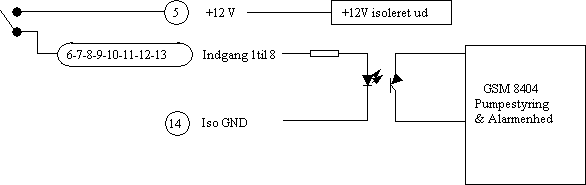

Digitale indgange med intern forsyning

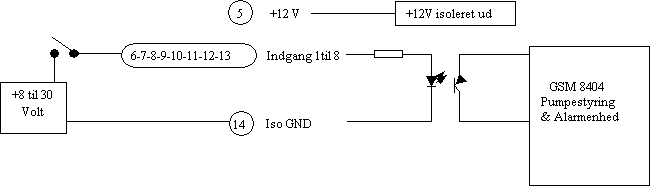

Digitale indgange med ekstern forsyning
