Enkelt-husstands pumpestyring

Med GSM8404 eller GSM8200

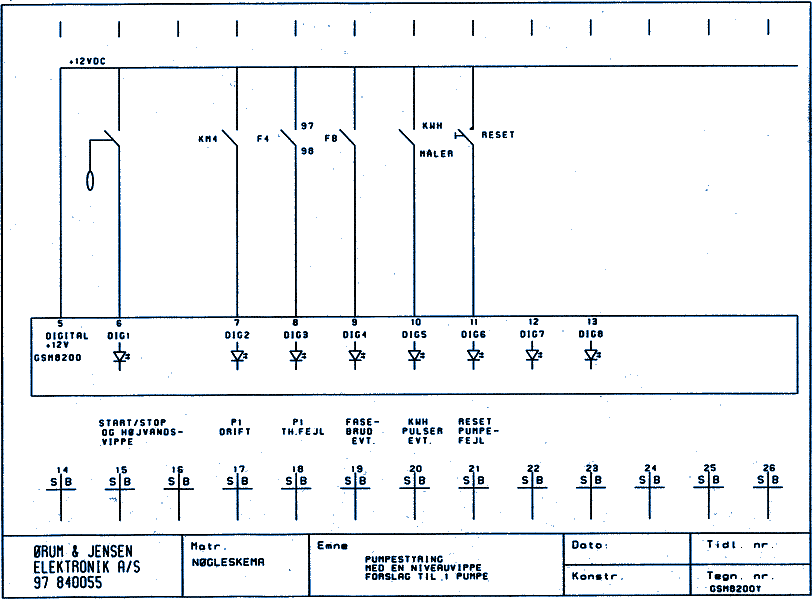

I eksemplet anvendes, foruden styring og pumpe en niveau-vippe der aktiverer en elektrisk kontakt når vandstanden overstiger et bestemt niveau.

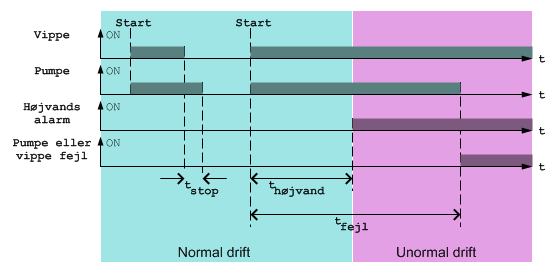

Så snart niveauvippen aktiveres tændes pumpen. Se Start i diagrammet
Når niveauvippen ikke længere er aktiveret holdes pumpen tændt i tiden: t_stophvorpå den slukkes.

Hvis vandstanden ikke sænkes så meget, at niveau vippen ikke længere aktiveres, inden for tidsummet: t_højvand vil styringen sende en højvandsalarm
Hvis pumpen kører i mere end tidsrummet t_fejl vil styringen slukke pumpen og sende en alarm.

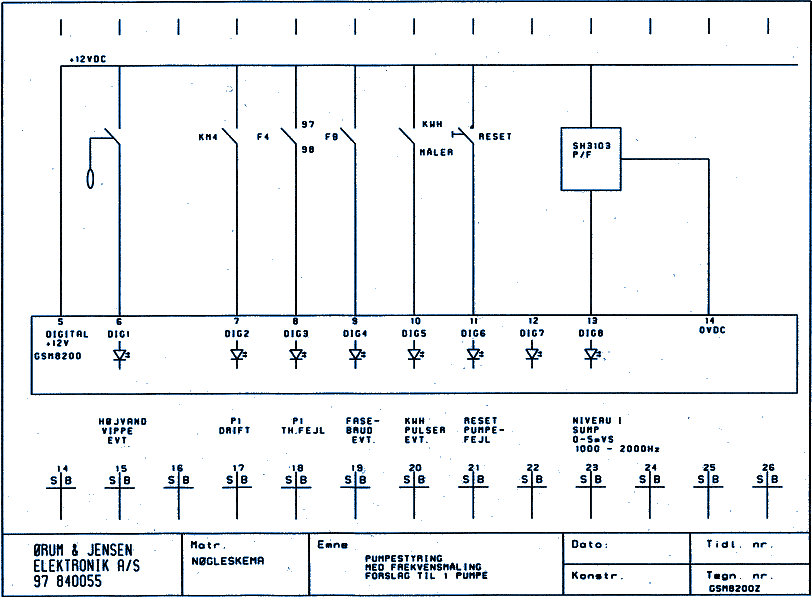

Der er mulighed for at tilslutte en tryktransmitter med frekvensudgang til niveaumåling. Man kan anvende denne, i stedet for en niveau-vippe til at styre pumpen (pumperne).
Der kan tilsluttes flere pumper med alternerende drift. På GSM8200 kan tilsluttes 2 pumper og på GSM8404 kan tilsluttes 4
Der kan tilsluttes flere drift-, fejl- og målesignaler. Dette åbner mulighed for at foretage alarmering, at tælle drifts tider og antal begivenheder og at foretage logning på målinger og tællere.

For flere oplysninger se GSM8404 og GSM8200
