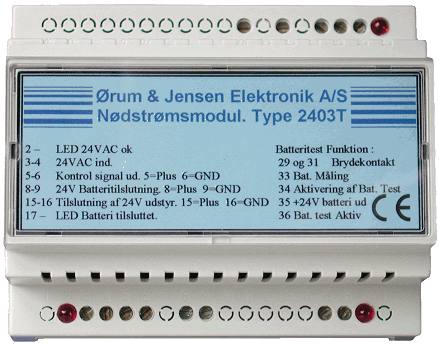

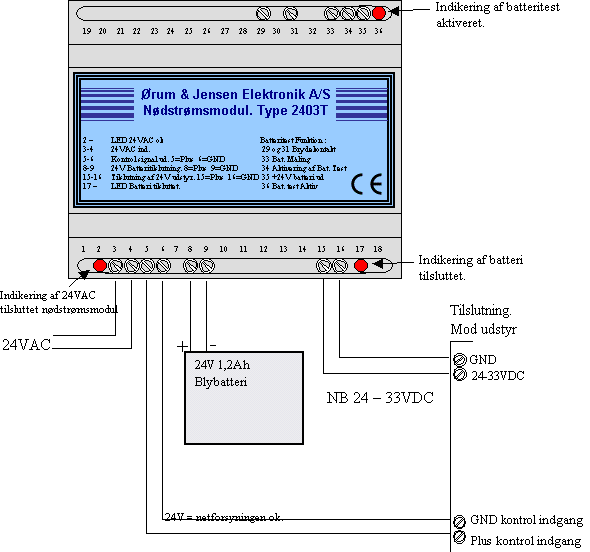

Nødstrømsmodulet monteres
mellem 24V trafo og udstyr der skal beskyttes mod netudfald.
Kontrolsignal føres fra nødstrømsmodulet til
udstyr så der kan alarmeres om netudfald såfremt udstyret
har denne mulighed.

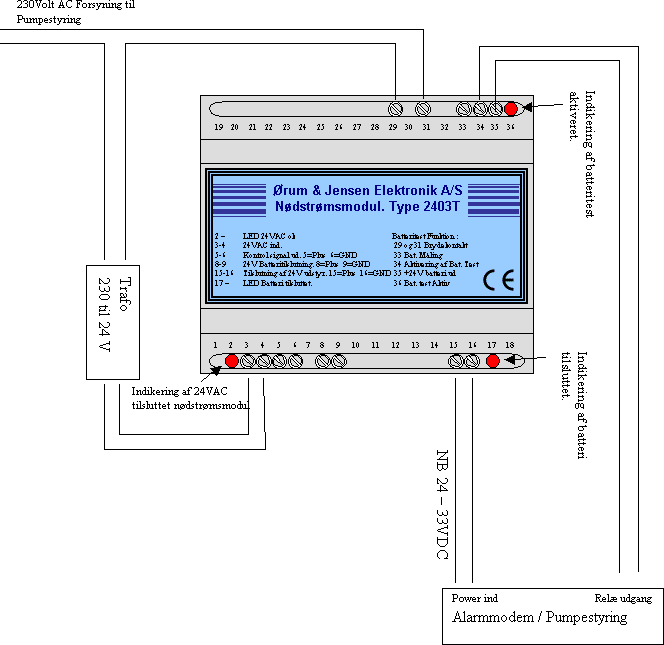

I version 2403T er der mulighed for batteritest. Dette sker ved at
styringen aktiverer batteritest indgangen, dette afbryder forsyningen
til styringen efter ca.4 sekunder. Er batteriet i orden kører
styringen vider uden svigt. Er batteriet dårligt og holder ikke
testtiden ud, falder styringen ud og testen afbrydes. Her efter kan der
senders en batterifejl fra styringen til SRO anlæg, PS4CenterMAX eller som SMS Besked
| Mekaniske
mål |
Højde | 6,2 cm. |
|---|---|---|
| Dybde | 8,5 cm. | |
| Bredde | 10,5 cm. | |
| Montering |
DIN-skinne | |
| Vægt |
ca. 260 g | |
| Forsynings
krav |
Forsynes gennem 24V transformator min. 24VA | |
| 24VAC min. 23 V, Max 33V | ||
| Kontrolsignal
udgang |
||
| Kontrolsignaludgangen afgiver 24VDC max belastning 30mA | ||
| Kontrolsignalet har fælles stel (GND) med 24V batteri GND og 24 V Udgangs GND | ||
| På forlangende kan nødstrømsmodul leveres med 12V kontrol spænding. | ||
| Batteri kapacitet | Batterikapacitet der kan anvendes på nødstrømsmodulet. 1,2 Ah til 14Ah. | |
| Ladespænding | 27V ±0,1V | |
| Tilslutning
af 24 Volt udstyr |
||
| NB! Ved forsyning fra nettet er udgangs spændingen ca. 33 Volt. | ||
| Ved net udfald falder spændingen til batterispændingen ca 24-26Volt. | ||
| Forventet
drifttid på 24V 1,2Ah batteri |
||
| PS2000 : ca. 30min. - 2 timer. Afhænger af tilkoblet udstyr. | ||
| Tætningsgrad | IP 20 | |
| Temperatur |
||
| Drift : −20 - +60 °C skal have mulighed for rimelig ventilation | ||
| Lager : −20 - +100°C | ||
| Sikringer |
2 stk. 3,15AT 250V 5×20mm | |
| Alarmgrænse |
Kontrolsignal deaktiveres typisk 10-15 S. efter netsvigt. | |
