Frekvensmåling og flowmåling med GSM8×××FL

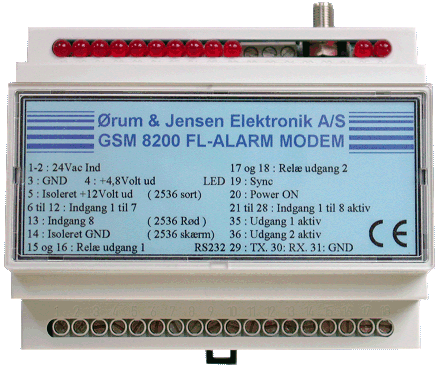

Flowmålerne GSM8200FL og GSM8404FL har de samme specifikationer som GSM8200 og GSM8404 med undtagelse af at de kan måle frekvens som det er beskrevet her.

FL8200 / FL8404 frekvens input 0.1 - 250Hz:

Fysisk tilslutning:

Frekvens signal tilsluttes Digital indgang 8.

Input/Output allokering:

Der allokeres en A/D konverter og en lineært skaleret måler under Hardware konfiguration, hvis det ikke allerede er gjort.

Opsætning af A/D konverter:

Aktiveres ved checkbox.
Kobles på frekvens indgang ved checkbox.
Filtrering fastsættes i mSekunder.

Opsætning af lineær måler for øjebliksværdi:

Aktiveres ved checkbox.
A/D konverter vælges som input.
Område vælges som 0-20mA.
Minimum skalering indtastes som værdi ved 0Hz input. (normalt 0)
Maximum skalering indtastes som værdi ved 250Hz input.

Øjebliksværdi:

Hvis flowmåler giver 43,245 pulser per liter, og resultatet ønskes skaleret i liter / sekund, indtastes Maximum skalering som : 250 ∕ 43,245 = 5,781. Ønskes resultat præsenteret i m³ / time, skal Maximum skalering for den samme flowmåler være: 900 ∕ 43,245 = 20,812. Tallet 900 fremkommer som 250 × 3600 [sek/time] ∕ 1000 [l/m³].

Summeret mængde:

Vælg en generel tæller for optælling af pulser på digital indgang 8 med en delefaktor på 1. Indsæt Antal pulser / ønsket mængdeenhed for den pågældende flowmåler som en af de 16 Konstanter. Vælg en Beregnet tæller, sæt Opdaterings trigger flag til TRUE og indlæg følgende beregningsprogram:

Tæller01 (hvis tæller 1 er valgt som pulstæller)
Konst01 (hvis konstant 1 er valgt som puls/liter konstant)
DIVIDE
END

Herefter læses summeret mængde i den ønskede enhed som Beregnet tæller 1 (hvis BT1 er valgt). Denne omvej er nødvendig, hvis Antal pulser / ønsket mængdeenhed ikke er et heltal, da de generelle tællere kun kan operere med heltal som delefaktor.

Transmitter systemstatusflag:

Systemflag for frekvens lav eller høj aktiveres, hvis frekvens input falder uden for området: 0.1 til 500 Hz (0.04 - 200 % af skaleringsområde)

Systemstatus 5 = Input frekvens mindre end 0.1 Hz
Systemstatus 6 = Input frekvens større end 500 Hz

Digital indgang 8 lysdiode indikering:

Hvis frekvens input er inden for området, blinker lysdiode for digital indgang 8 kortvarigt een gang hvert tredie sekund.
Hvis input er mindre end 0.1 Hz, følger lysdiode signalet på indgangen; hvis input er større end 500 Hz, blinker/lyser lysdiode tilfældigt.

Skalerings værdier for DIN/ISO PVC rør med måler SIGNET 2536

Rørtype Rørdiameter [mm] Skalering Max for [l/s] Skalering Max for [m³/h] Summering konstant for [liter] Summering konstant for [m³]

DN15 20 1,946 7,007 128,45 128450

DN20 25 3,897 14,027 64,16 64160

DN25 32 6,366 22,918 39,27 39270

DN32 40 11,116 40,018 22,49 22490

DN40 50 18,248 65,693 13,7 13700

DN50 63 31,807 114,504 7,86 7860

DN65 75 54,113 194,805 4,62 4620

DN80 90 75,758 272,727 3,3 3300

DN100 110 116,279 418,605 2,15 2150

DN150 160 231,481 833,333 1,08 1080

DN200 225 462,963 1666,667 0,54 540

Rørtype	Rørdiameter [mm]	Skalering Max for [l/s]	Skalering Max for [m³/h]	Summering konstant for [liter]	Summering konstant for [m³]
DN15	20	1,946	7,007	128,45	128450
DN20	25	3,897	14,027	64,16	64160
DN25	32	6,366	22,918	39,27	39270
DN32	40	11,116	40,018	22,49	22490
DN40	50	18,248	65,693	13,7	13700
DN50	63	31,807	114,504	7,86	7860
DN65	75	54,113	194,805	4,62	4620
DN80	90	75,758	272,727	3,3	3300
DN100	110	116,279	418,605	2,15	2150
DN150	160	231,481	833,333	1,08	1080
DN200	225	462,963	1666,667	0,54	540
