DL1 datalogger

Betjenings vejledning

• Indledning
• Lokal opsætning
• PC kommunikation
• DL1 kommunikation
• GSM modem, roaming

• Alarm opkaldssekvens
• Dataopsamling
• Logkanaler
• Snapshots
• Hent loggede data
• Input setup
• Analoge input
• Special indstilling (0 0)
• Batterispænding
• Visning af aktuelle analoge værdier
• Digitale input
• Overløbs opsætning
• Visning af aktuelt overløb
• Tæller opsætning
• Visning af aktuelle tællerværdier
• Gem tællerværdier

• Nulstilling af tællere
• Periode flag
• Radiokommunikation på flag 8
• Lokale alarmer
• Digitale alarmer
• Analoge alarmer
• System alarmer
• Vis DL1 Alarmliste
• Initialiser hukommelse
• Send program til DL1
• Stil ur

• Værd at vide ved programopdatering
• Alarm kontrol
• Alarm reset
• Stop alarmopkald
• Aktiver pulsudgang
• Skriv AlarmID til DL1


Indledning

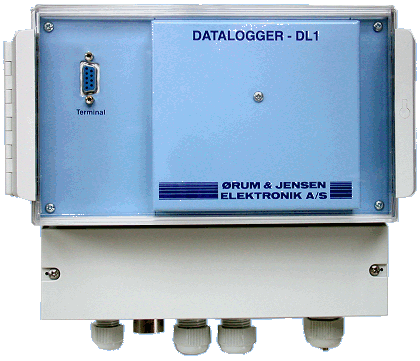

DL1 dataloggeren har ikke noget display og ingen taster så betjeningen foregår udelukkende ved hjælp af en PC, som er forsynet med Ørum & Jensens Windows program: PS4CenterMAX Forbindelsen mellem DL1 og PC kan etableres med et standard kommunikations kabel mellem DL1's 9 polede terminalstik og en seriel port på computeren. Forbindelsen kan også etableres igennem DL1's indbyggede MODEM.
Til betjeningen skal anvendes en standard PC med WindowsNTv.4, Windows2000 eller WindowsXP. På PC'en skal PS4CenterMAX programmet være indstalleret. For de der ønsker en mere indgående beskrivelse af PS4CenterMAX henvises til PS4CenterMAX manualen. I det følgende skelnes der ikke mellem præsentationen af DL1 i PS4CenterMAX programmet og selve dataloggeren.

Bemærk!

Grundopsætningen for den serielle kommunikation på DL1 er: 19200 BPS, 8 databit, 1 stopbit, 1 startbit og INGEN paritet. Transmisionshastigheden kan ændres men først når forbindelsen med DL1 er etableret!
