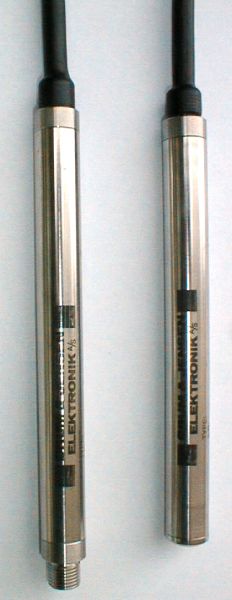

TT 2000
4-20mA TO-TRÅDS TEMPERATURTRANSMITTER FOR NEDDYKNING
 |
Lineariseret Pt 100 føler.
Syrefast rustfri stål.
Beskyttet mod fejltilslutning.
Spændingsforsyning
8,5 - 35VDC.
Indikering af følerfejl.
|
SPECIFIKATIONER TT 2000
ELEKTRISKE SPECIFIKATIONER:
-
Forsyningsspænding : 8,5 - 35VDC.
-
Udgangssignal : 4-20mA lineariseret.
-
Min. udgangssignal : 3,5mA ( kortsluttet
føler ).
-
Max. udgangssignal : 40mA ( brudt føler/over
temp. ).
-
Nøjagtighed : DIN 43760 ( klasse
B = +/- 0,5 °C ).
-
CE-mærkning : EN 50081-1 &
EN 50082-1
-
Tilslutning af skærm : Skærmen
er elektrisk forbundet til det rustfri stålhus og bør tilsluttes
jord gennem en 10uF stackfoil kondensator, så galvansik tæring
undgåes.
-
Kabellængde: 5 meter standard, længere
på forespørgsel
MÅLEOMRÅDER:
-25°C - +50°C, 0°C - 25°C
og 0°C - +50°C, andre på forespørgsel.
|
TILSLUTNING:
|
ledningsfarve |
|
VS+
|
SORT eller BRUN |
|
VS-
|
BLÅ |
|
Jord
|
SKÆRM |
BLOKDIAGRAM
MEKANISKE MÅL
