Opsætning af station og opsætnings parametre

Hvad er opsætningen?

Opsætning er det vi under ét kalder alle styreparametre, der bestemmer virkemåden af en speciel station

Hvor er opsætningen?

Opsætningen kan ligge dels i stationen hvor den skal bruges og dels på én eller flere computere med PS4-Center installeret. Opsætningen kan hentes fra stationen ved at man klikker på ikonen Hent alt. Modsat kan den overføres fra PS4-Center til stationen ved at man klikker på: Send alt. Desuden kan opsætningen eksporteres fra én computer til en anden.
Det er en god regel at hente og gemme hele stationens opsætning når man ved, at stationen man kalder fungerer som den skal.
Når man vil ændre en del af opsætningen i en station skal man være opmærksom på, at opsætningen, som ligger i PS4-Center ikke nødvendigvis er den der ligger i stationen. Opsætningen kan være ændret lokalt på stationen eller fra et SRO anlæg eller fra en anden computer med PS4-Center. For at sikre sig at man har de rigtige parametre i PS4-Center kan man hente hele opsætningen, som beskrevet herover. Eller man kan hente den gruppe i opsætningen hvor man vil foretage ændringer:
  • Hent gruppen ved at klikke på ikonen: Hent gruppe
  • Foretag ændringen i stationsvinduet
  • Send gruppen ved at klikke på ikonen: Send gruppe. Ændringen træder ikke i kraft før gruppen er sendt til stationen.
Gruppen der er tale om er den der er valgt i stationsvinduet og som vises som en del af stationsvinduet.
Opsætningen sammen med oplysninger i gule felter gemmes lokalt på disk når man klikker på ikonen: Gem Den senest gemte opsætning anvendes automatisk næste gang stationsvinduet åbnes

Ændret opsætning

PS4-Center holder rede på om en stations opsætning ændres.
  • Under arbejdet vises øverst i vinduet efter stationens navn en stjerne: [*], som indikation på at opsætningen er ændret. Brugeren må selv tage stilling til om opsætningen skal gemmes med de seneste ændringer. Opsætningen gemmes på disk når man klikker på ikonen: Gem
  • Når stationsvinduet lukkes og opsætningen er blevet ændret vil der blive vist et skilt, hvor det oplyses at opsætningen er ændret og der spørges om opsætningen skal gemmes. Brugeren bestemmer om opsætningen skal gemmes ved at at klikke på en "JA" knap eller en "NEJ" knap

Skrivebeskyttelse

En skrivebeskyttelse sikrer at man kan læse data og parametre fra stationen, men at man ikke kan skrive fra PS4-Center uden man kender pasordet.
Skrivebeskyttelsen sikrer ikke mod at opsætningen ændres fra et SRO anlæg eller fra stationens betjenings panel.
Skrivebeskyttelsen gælder alle computere med PS4-Center, som kan få forbindelse til stationen, fordi pasordet ligger i stationen og ikke på PS4-Center computeren.
Skrivebeskyttelsen kan indføres fra enhver PS4-Center computer ved at klikke på Skrivebeskyt i Lokal opsætning i stationsvinduet.
For at få lov til at skrive på en skrivebeskyttet station skal man klikke på: Oph�v beskyttelse og indtaste pasord.

Gule felter

Flere af de data der findes i stations vinduet er ikke dele af opsætningen. De er ganske vist knyttet til stationen men de overføres ikke når opsætningen eller dele af den overføres. Disse data er enten data som PS4-Center anvender ved kommunikation, ved databehandling, ved rapportudskrivning eller der er tale om uddybende information om målepunkter, tællere, enheder og lignende.

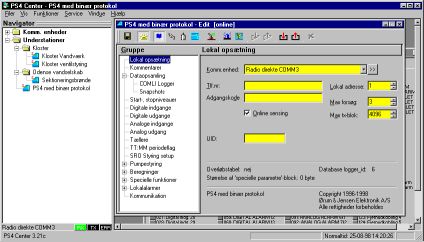

gule felter
Gule felter i stationsvinduets gruppe: Lokal opsætning
Oplysninger, der skrives i gule felter sendes ikke til stationen. De gemmes kun lokalt af PS4-Center til lokal anvendelse.
bak


Status, monitering og måledata

Status bits og systemflag

Man får adgang til at monitere stationens aktuelle status ved at klikke på ikonen: Vis status Systemflag og status bits er to betegnelser for den samme ting. Flagene vises under hinanden fra flag 0 og opefter. Et aktivt flag indikeres med grønt. De digitale indgange, som hver har et systemflag, kan være inverterede. I så fald indikeres det med et "ø" og flaget lyser grønt (er sat), når indgangen er inaktiv (lav).
Systemflag

Målte analoge værdier

Man får adgang til at monitere værdierne på de analoge indgange ved at klikke på ikonen: Analoge v�rdier.

Beregnede værdier

Man får adgang til at monitere de beregnede værdier ved at klikke på ikonen: Beregnede v�rdier.
Analoge v�rdier

Tællere

Man får adgang til at monitere tællernes visning ved at klikke på ikonen: Vis t�llere
T�ller visning

Alarmer

Gemte alarmer vises når man klikker på ikonen: Gemte alarmer. Om en alarm gemmes bestemmes af, hvordan den enkelte alarm sættes op.
Gemte alarmer

Programversion, datering og status

Informationer om stationens programversion med mere vises, når der klikkes på ikonen: Version.
Info

DL1 har en tilsvarende funktion, som aktiveres når der klikkes på: DL1 info
bak


Nulstilling

Man får adgang til tællerne ved at klikke på ikonen: Styreudgange

Tæller værdier

Idet åbnede vindue klikkes på fanen med teksten: Tællerværdier og følgende vindue vises:
Styring t�llere
Værdierne kan overskrives med nye og sendes med tasten: Skriv til. Således kan tællere nulstilles eller sættes til en anden ønsket værdi end lige 0.
bak

Stations type afhængige

PS4 med binær protokol

Styring af stationens SRO udgange

Man får adgang til styreudgangene ved at klikke på ikonen: Styreudgange. Stationen har 16 SRO udgange , der kan programmeres individuelt. Vinduet der åbnes varierer fra station til station både med hensyn til teksten på knapperne, knappernes placering, virkemåde og antallet af aktive knapper. Så det følgende er i høj grad et eksempel:
SRO styring

Drift og alternering

Taster: Drift,Ud af drift,ALT til,ALT fra

Aktivering af niveauer

Taster: Niveau1,Niveau2

Digitale udgange

Tast: Reset puls, udgangen er speciel ved at trække en udgang kortvarigt og så blive inaktiv.

Fjernstyring af PS4 med PS4's eget keyboard og display

PS4-Center har en særlig funktion til fjernstyring af PS4. Man får adgang til den ved at klikke på ikonen: PS4 online. Med denne funktion kan man se et billede af PS4's display, som det ville se ud lige nu, hvis man havde stationen fysisk foran sig. Billedet viser også PS4's tastatur og man kan anvende tasterne ved at klikke på dem og funktionen er som den ville være hvis man trykkede på tasterne på PS4. Der er nogle få funktioner som ikke kan fjenstyres. Det drejer sig om initialisering af hukommelsen og kørsel af service programmer.
PS4 online
Visning af PS4's aktuelle status og tastatur.
Tasterne kan aktiveres ved at man klikker på dem eller ved at man anvender den tilsvarende tast på computerens tastatur; Den aktive tast er markeret med understregning. Retur på PS4 svarer til Esc på computer.

PS4 med INTEL, hexadecimal protokol

Styring af stationens SRO udgange

Disse stationer har også 16 SRO udgange, men de kan ikke aktiveres fra PS4-Center programmet; kun sættes op:

SROudgange

Fjernstyring af PS4 med PS4's eget keyboard og display

PS4-Center har en særlig funktion til fjernstyring af PS4. Man får adgang til den ved at klikke på ikonen: PS4 online. Funktionen virker som beskrevet herover, men lysdiodernes status vises ikke.

DL1 datalogger

Hent loggede data

I stations vinduet til DL1 er der en ikon: Hent logg, som anvendes, når man vil hente loggede data fra én loggerkanal ad gangen. PS4-Center programmet er udstyret med en mere avanceret metode til tømning af loggeren. Se Dataopsamlingsplan/Status.

Opdatering af computer program

I modsætning til PS4, som har computerprogrammet liggende i ROM(ReadOnlyMemory), har DL1 programmet liggende i hukommelseskredse, der kan programmeres igennem den serielle kommunikations port fra PS4-Center. Det vil sige at styreprogrammet i DL1 kan opdateres uden at dataloggeren skal skilles ad. Opdateringen kræver blot at man har styreprogrammet på en disk file og at man kan etablere forbindelse fra PS4-Center til DL1 dataloggeren. Overføringen sættes igang ved at klikke på ikonen: Send firmware. Herefter åbnes et vindue, hvor man kan åbne den file, der indeholder det program, som skal sendes.
Firmware file
En DL1 uden styreprogram kan faktisk ikke være online, men PS4-Center kan sende kode alligevel. Når PS4-Center forgæves har forsøgt at etablere forbindelse til en DL1 datalogger vises skiltet:
DL1 forbindelse mangler
Vælg Ignore for at få lov til at sende styreprogrammet, selvom DL1 ikke er online

Bak
Afbryd

Afbryd igangværende data kommunikation

En igangværende data overførelse afbrydes ved at klikke på ikonen: Afbryd. En etableret forbindelse vil ikke afbrydes herved og PS4-Center vil fortsat indikere at der er forbindelse til stationen.
Under opkald vil klik på: Afbryd, afbryde opkaldsproceduren, så der ikke bliver etableret forbindelse.


Afbryd forbindelse til stationen

Br�k
Forbindelsen til en station afbrydes ved at klikke på den gule telefon

Bak
