Kommunikations kabler og
ledningsforbindelser
der anvendes til PS4
Direkte forbindelse
mellem
PC og PS4 med software til telefon eller APL modem
Fra kommunikationsport
på ekstenderkort, COM1 og COM2, til PC
Kablet er et såkaldt NUL-MODEM kabel, hvor signalerne
krydses
Direkte forbindelse mellem PC og PS4
med software til radio modem
Kabel mellem PS4 og radio
Kabel mellem PS4 og telefon modem
De forbindelser, der er vist stiplede: CTS og RTS, anvendes kun ved
høje transmissions hastigheder og RTS/CTS flowkontrol.

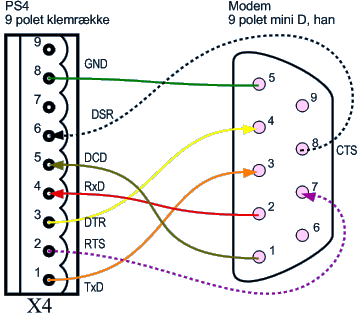

Kabel mellem PS4 COM0 og modem med 9 polet
mini D
Forbindelser mellem PS4 og alarmnet
Kabel mellem PC og radio
Forbindelse mellem PC og radio
Forbindelse mellem PS4 COM1 eller COM2 og radio
