- Tryk på "START-STOP NIVEAU"-tasten én gang for at programmere tidsforsinkelsen for normale start/stop niveauer eller to gange for dybdepumpning.
- I tilfælde af normale start-stop niveauer, vælg Niveau nr. 1, 2, 3 eller 4 ved at taste det tilsvarende ciffer. Ved dybdepumpning spring videre til punkt 4.
- Vælg Start-niveau med 1 eller Stop-niveau med 2
- Tryk på "SYSTEM SETUP"-tasten.
- Rengøring skal ske med stor forsigtighed.
- Det anbefales at rengøring sker ved at ryste Tryktransducer-huset frem og tilbage i en spand vand, og kun ved særlig stor tilstopning med fedt at anvende en blød børste.
- Det må på det kraftigste frarådes at der anvendes værktøj og højtryks- vand ved rengøring.
- Slag og fald bør undgåes, da dette vil kunne ødelægge trykcellen.
- Beskyttelsespladen foran den keramiske trykcelle kan demonteres ved rengøring. I så fald bør den største agtpågivenhed udvises.
NORMAL DISPLAY.
Under normale forhold vil PS4 fremstå med NORMAL DISPLAY, hvilket vil vil sige, at NIVEAU vises på øverste linie, og TID og DATO eller en af de analoge kanaler vises på den nederste linie.
Hvis PS4 har forbindelse med en PC eller andet kommunikations udstyr vises dette ved "SR" på øverste linie yderst til højre.
NEDERSTE LINIE.
I NORMAL DISPLAY kan man vælge om TID og DATO eller ANALOG KANAL 2, 3, 4, 5, 6, 7, eller 8 skal vises på den nederste linie.
Dette vælges ved hjælp af "pil"-tasterne. Man bladrer op i listen med "op-pil"-tasten og ned i listen med "ned-pil"-tasten.
Øverst i listen ligger TID og DATO, dernæst følger
ANALOG KANAL 2, 3, 4, 5, 6, 7, og nederst ANALOG KANAL 8.
| SR |
- Indikerer seriel kommunikation med PS4, det være sig lokalt tilsluttet
PC eller kommunikation med det indbyggede modem.
TASTATURET, forklaring til tastaturet
Vedrørende betjening af PS4 tastatur kan følgende generelle retningslinier være til hjælp.
1. Teksten på den enkelte tast forklarer funktionen.
2. Betjeningen er 100% menu-styret, hvilket betyder, at man altid kan se på displayet, hvad PS4 forventer af input fra operatøren.
3. Man kan altid fortryde en påbegyndt parameter-ændring eller programmering ved hjælp af et eller flere tryk på "RETUR"-tasten.
Et nyt tal-input fra det NUMERISKE TASTATUR, træder i kraft ved tryk på "ENTER"-tasten eller når det forventede antal cifre (vist med understregninger i display'et) er indtastet. Et tryk på "RETUR"-tasten bevarer den aktuelle parameter uændret.
4. SIMULERET DRIFT samt TVANGS-DRIFT er ikke mulig, med mindre PS4 er taget ud af drift ( "STOP"-tasten ).
5. Der er gjort udstrakt brug af "pil"-tasterne, som kan benyttes ved justering af diverse parametere, disse kan også indtastes numerisk
Ved samlige STATUS-ÆNDRINGER anvendes, valgfrit, en af "pil"-tasterne til at ændre status.DRIFT, idriftsættelse af PS4.
DRIFT, i driftsættelse af PS4
- PS4 sættes i drift ved tryk på "DRIFT"-tasten. Det
vil sige at der skabes forbindelse mellem de 4 NIVEAU-udgange og de 4 RELÆ-
udgange. Status for såvel NIVEAUER som RELÆER (= udgange) indikeres med lysdioder på frontpanel. Når PS4 er i drift, blinker DRIFT-lampen.
STOP,
PS4 tages ud af drift
- PS4 tages ud af drift ved tryk på "STOP"-tasten. De 4 RELÆ-udgange
afbrydes, og DRIFT-lampen slukker. Status for de 4 NIVEAUER fremgår
dog stadig af de pågældende NIVEAU-lamper.
ALTERNERING,
ind- og udkobling af alternering
- ALTERNERINGEN kobles til og fra med "ALT."-tasten. Status for alterneringen
vises på display, og ændres ved tryk på en af "pil"-tasterne.
Der returneres til NORMAL DISPLAY ved tryk på "RETUR"-tasten. ALTERNERINGS-lampen
viser altid, om alterneringen er aktiveret.
SKYLLEPROGRAM
- SKYLLE-PROGRAMMET fungerer ved at aktivere den pågældende
udgang for SKYL samtidig med, at PUMPE-udgangen trækker. SKYLLE-udgangen
afbrydes igen efter udløb af den indtastede tid.
For at aktivere/deaktivere skylleprogrammet trykkes der på SKYLLE PROG. tasten. Vi vises status på displayet, og kan ændres med en "pil"-tast. Vedr. SKYLLE-tiden, henvises der til PS4 SYSTEMSETUP manual.
START-/STOP
NIVEAU, ændre start og stop niveauer
- START- og STOP NIVEAUER kan ses og ændres ved at trykke på
"START-STOP NIVEAU"-tasten.
Der indtastes NIVEAU-nummer 1, 2, 3 eller 4 efterfulgt af 1 for Start- Niveau eller 2 for Stop-Niveau. Det aktuelle niveau vises nu på displayet. Der kan altid retuneres til det forrige display "billede" med "RETUR"-tasten uden at ændre i de pågældende niveauer.
Niveau-grænserne kan justeres, enten med "pil"-tasterne eller ved at indtaste Niveau-grænsen direkte ved hjælp af det numeriske tastatur.Enhver numerisk indtastning afsluttes med "ENTER"-tasten eller fortrydes med "RETUR"-tasten.
Der kan yderligere programmeres et separat stop-niveau for Dybdepumpning.
Dette gøres ved at trykke på "START-STOP NIVEAU" tasten 2
gange efter hinanden, se iøvrigt Menu Diagram for Start-Stop Niveau.
For yderlige informationer ang. Dybdepumpning henvises der til PS4 System
Setup Manual.
For alle START- og STOP NIVEAUER og Dybdepumpning, kan der indlægges
tidsforsinkelser. Programmering af disse er en under-menu af Start-Stop
Niveau-menuen, beskrivelsen forsætter umiddelbart herefter.
Programmering af tidsforsinkelser for Start-Stop niveauer.
I PS4 er der indlagt tidsforsinkelser for alle Start-Stop Niveauer. Dette betyder at der vil gå en TID (tidsforsinkelsen) , hvor niveauet skal være henholdsvis større end Start-niveauet eller mindre end Stop-niveauet, før Niveau-udgangen bliver aktiveret eller deaktiveret. (Denne mekanisme kaldes nogle steder for FILTRERING). Dette er indført for at sikre, at det Niveau der måles er det korrekte, og for at hindre uønsket Start/Stop af pumperne hidrørende fra elektrisk støj eller uroligt vandspejl.
Programmeringen af disse tidsforsinkelser foregår på følgende
måde:
Herefter vises på nederste displaylinie den gældende tidsforsinkelse for det pågældende niveau.
Tidsforsinkelsen er i hele sek. Minimum tidsforsinkelse er på ca. 1 sek. , selv om der indtastes og vises 0000 på displayet. Maximum tidsforsinkelse er 9999 sek. Svarende til ca. time. Tidsforsinkelsen er ved levering af PS4 programmeret til 5 sek. for samtlige niveauer.
Der kan, som for Start- og Stop Niveauerne ændres i denne værdi med både "pil"-tasterne eller med det numeriske tastatur.
TIME-
/ START TÆLLERE, se tællerværdier
- PS4 indeholder TIME-TÆLLERE og START-TÆLLERE for hver af
de 4 pumpeudgange. For at få udlæst disse trykkes på
"TIME-START TÆLLERE"- tasten, efterfulgt af pumpe-nummer 1, 2, 3
eller 4.
SIMULERET
DRIFT, Vælg manuel eller sweepsimulering
- Simuleret drift er en funktion, der anvendes når man ønsker
at simulere Niveausensor (Tryktransducer) signalet, f.eks. hvis niveausensoren
for øjeblikket afgiver et fast signal, og man gerne vil afprøve
pumpe- styrings programmet her og nu, det være sig start/stop af
pumper, alternerings programmet etc. PS4 skal være taget ud af drift
vha. "STOP"-tasten, før der kan udføres simuleret drift.

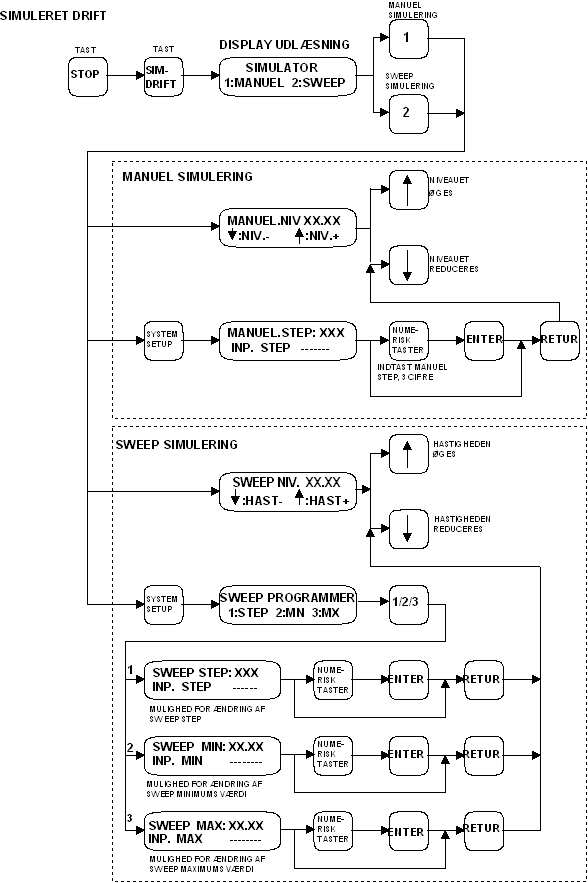

Ved tryk på "SIM DRIFT"-tasten vises en menu på displayet med
2 muligheder for simulering af Niveausensor signalet.
1. Manuel simulering
2. Sweep simulering.
Manuel Simulering.
Vælges der "1" fra simulering menuen, er der mulighed for ved hjælp af "pil"- tasterne, at forøge/reducerer det simulerede niveau. Det aktuelle niveau der var målt med Niveausensoren umiddelbart før simu- leret drift fremstår på displayet og med "op-pil"-tasten, kan dette niveau forøges og med "ned-pil"-tasten reduceres. Ved konstant tryk på en af "pil"-tasterne, vil den efter kort tid begynde at repetere. Den step-størrelse, niveauet ændres med, kan programmeres ved at trykke på "SYSTEM SETUP"-tasten efter valg af manuel simulering. Øverste linie på displayet vil vise den step-størrelse, PS4 for øjeblikket er programmeret med. På nederste linie kan man nu indtaste en ny værdi, hvis dette ønskes, efterfulgt af tryk på "ENTER"-tasten, ellers tastes "RETUR".
Sweep Simulering
Sweep simulering bør ikke vælges, fordi den er meget lidt anvendelig i praktiske installationer, denne funktion anvendes til test ved fremstilling af PS4. Sweep simulerings menuen er dog illustreret i menu diagram for simuleret drift.
TVANGSDRIFT
AF PUMPER, betjening af tvangsdrift
- Der er mulighed for at TVANGSSTYRE de fire PUMPE-udgange.PS4 skal være
taget ud af drift vha. "STOP"-tasten før der kan foretages tvangsstyring.Ved
tryk på "TVANGS DRIFT PUMPER"-tasten, vil displayet vise status for
de 4 pumpeudgange. Udgangsstillingen ved tvangsstyring vil altid være,
at alle 4 pumpeudgange er udkoblede. Ved at taste på 1, 2, 3 eller
4 skifter man status for den tilsvarende pumpeudgang, det vil sige, at
hvis den er udkoblet vil den koble ind, og omvendt. Der returneres på
"RETUR"-tasten, hvorved alle 4 pumpeudgange kobles ud.
| Bemærk: | Ind- og udkobling af pumpeudgangene vil ske med den tidsforsinkelse der er indprogrammeret under "SYSTEM SETUP" afsnit "PUMPESTYRING". Der henvises til PS4 SYSTEM SETUP MANUAL. |
RESET
MOTORVÆRN
- PS4 er forsynet med en relæudgang for RESET AF MOTORVÆRN,
dette kræver naturligvis et motorværn der er forsynet med reset-spole.
Resetudgangen leverer en reset-puls på ca. 2 sek., hvis der trykkes
på "RESET M.V."-tasten. Denne tid kan ikke umiddelbart ændres.
| Bemærk: | Tasten har ikke denne funktion, hvis RESET PULS STATUS under "SYSTEM SETUP" afsnit "PUMPESTYRING" ikke er gjort aktiv. Der henvises til PS4 SYSTEM SETUP MANUAL. |
ALARM
TILSTAND, beskrivelse af PS4's alarm buffer
- PS4 indeholder et alarm modul, som er programmeret til at registrere
ønskede alarmer i PS4's alarm buffer. Vedrørende programmering
af hvilke alarmer der skal registreres og behandles, henvises der til PS4
SYSTEM SETUP MANUAL afsnit LOKALE ALARMER.Her beskrives blot kortfattet
hvilke funktioner tasten "ALARM TILST.", umiddelbart giver adgang til.
Dersom en alarm detekteres, registreres denne med tidspunkt for opståen.Hvis PS4 er i drift vil DRIFT-lampen blinke hurtigt, som indikation af at der er - eller har været - en eller flere alarmer.
Aktive Alarmer
Ved tryk på "ALARM TILST."-tasten vil en eventuel AKTIV ALARM (alarm der er tilstede her og nu), fremstå på display med den indlagte tekst for alarmen på øverste display linie og den aktuelle tid på den nederste display linie. Med "ned-pil"-tasten kan der bladres gennem de aktive alarmer, indtil displayet viser INGEN AKT. ALARMER. Hvis der ingen aktuelle alarmer er tilstede når der tastes "ALARM TILST." vil der på displayets øverste linie være udskrevet "INGEN AKT. ALARMER" og på den nederste linie være udskrevet " GEMTE ALARMER".
For alarmer, som er programmeret med HOLD-funktion, sker der en resetning når disse vises på displayet.
Gemte alarmer
Aktive alarmer, der ikke længere er tilstede, bliver til GEMTE ALARMER, og det vedbliver de, indtil gemte alarmer er vist på displayet.
Som sagt vil der, når alle aktive alarmer er set eller der ingen aktive alarmer er, på displayets øverste line være udskrevet INGEN AKT. ALARMER og på den nederste linie GEMTE ALARMER. Ved tryk på "ned-pil"-tasten vil PS4 starte visning af gemte alarmer med angivelse af tidspunkt for deres opståen. Først opstået alarm vises først.med "ned-pil"-tasten bladres der gennem samtlige gemte alarmer. Når en gemt alarm er vist kvitteres den automatisk. På det tidspunkt, hvor alle gemte alarmer er vist, vil der på displayet fremstå følgende tekst: ALARM BUFFER TOM på øverste line og GAMLE ALARMER på nederste linie. Samtidigt ophører DRIFT-lampen med at blinke hurtigt, som tegn på at at samtlige alarmer er set, og hermed kvitteret. Man kan naturligvis til enhver tid afbryde udlæsningen af alarmer med "RETUR"-tasten.
Gamle alarmer
Gamle alarmer er gemte alarmer der er kviteret. og fremgangsmåden for at se disse er som ved gemte alarmer. PS4's alarm buffer er på ialt 32 alarmer , som både aktive, gemte og gamle alarmer deles om, så derfor må gamle alarmer vige pladsen for aktive og gemte alarmer, hvis det er nødvendigt.
Menu Diagram for Alarm Tilstand.
STIL
DATO-TID
- Ved afbrydelse af af strømforsyningen til PS4, forsynes
det indbyggede ur fra et internt batteri, og kræver derfor ikke at
blive stillet i tide og utide.Hvis det bliver nødvendigt at stille
uret, sker dette dog nemt ved at trykke på "STIL DATO-TID"-tasten.På
øverste display linie står ENTER STILLER UR og på nederste
linie den aktuelle tid. Tiden vises med underlinie på det første
ciffer. Det betyder at dette ciffer kan ændres ved at indtaste et
nyt med det numeriske tastatur.Når der indtastes et ciffer flyttes
underlinien automatisk en plads til højre.Underlinien kan også
flyttes med "pil"-tasterne. "Op-pil"-tasten flytter underlinien en plads
til højre, og "ned-pil"-tasten en plads til venstre.Når tid
og dato er ændret til det ønskede, afsluttes med at trykke
på "ENTER"-tasten, herved stilles uret. Da tiden opdateres med et
vist interval, kan der gå nogle sekunder inden den nye tid vises
på NORMAL DISPLAY.
Menu Diagram for stil dato- tid
RENGØRING
AF NIVEAU SENSOR (Tryktransducer)
- Normalt er der til PS4 tilsluttet en Niveau sensor, som er leveret
sammen med PS4. I så fald er denne sensor en Tryktransducer, der
omsætter vand- trykket til en aktuel vandstand. Da denne tryktransducer
er nedsænket i væskemediet, er det af og til nødvendigt
at rengøre denne. Følgende beskrivelse af rengøringen
bør følges nøje.
