PS 4 styring til pumpestation med el-radiator
foropvarmning til
frostfri temperatur.
Mange
kommuner vælger at bygge et hus, enten direkte oven
på pumpestationen eller lige ved siden
af, når en ny pumpestation skal anlægges.
I disse huse bliver der ofte anvendt
el-radiatorer til opvarmning, så frostsprængninger af
vandrør
og dannelse af is-propper i spildevandsrørene undgåes.
Disse el-radiatorer er som regel forsynet
med en termostat, der tænder og slukker
radiatoren.
Fejlbetjening og glemsomhed har
betydet store driftudgifter til køb af
el, grundet termostater der er stillet til at
holde en for høj temperatur.
Flere af vore kunder har stillet os det spørgsmål
om vi kunne hjælpe dem til at undgå
de store elregninger, på en nem og elegant
måde, som samtidig ikke var særlig
dyr. Det mener vi at have gjort, og vil gerne
delagtiggøre andre i den løsning vi er kommet frem til.
En temperaturføler type 590 monteres i eller
ved tavlen, så rumtemperaturen kan måles. Temperaturføleren
leverer et analogsignal, der tilsluttes en af PS 4 styringens analogindgange.
Der indtastes en nedre- og øvre- grænseværdi
og en relæudgang forbindes til el-radiatoren.
Herefter vil PS 4 styringen tænde og slukke
radiatoren når temperaturen i tavlerummet kommer henholdsvis under
og over setpunkterne.
Man opnår yderligere den fordel at setpunkterne
kan ændres fjernbetjent fra SRO-anlæget, f.eks. når vinterperioden
starter, eller hvis der skal udføres arbejde i stationen. Det bliver
også mulig at få sendt alarmer til
SRO-anlæget ved pludselige temperaturændringer.

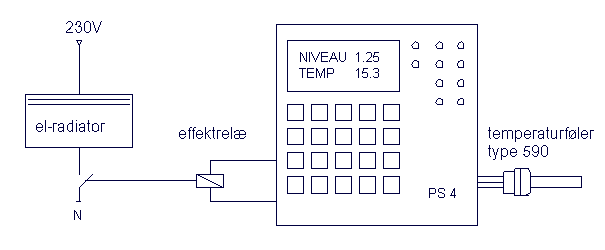

Principdiagram for styring af el-radiator
med anvendelse af temperaturføler type 590 og PS 4.

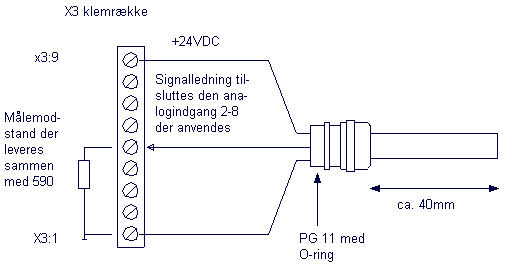

Forbindelse af temperaturføler
590 til PS 4 analogindgang.
Specifikationer temperaturføler
590:
Måleområde : -25°C
- +100°C.
Linearitet : +/-1,5°C.
Gentagelsesnøjagtighed
: +/-0,1°C.
Spændingsforsyning : Max
30VDC.
Udgangssignal : 1uA/°C.
Ledningslængde : 2meter,
længere på forespørgsel
