Analoge input PS4 nyeste, ver.2
Indgang 1 på
PS4
Jumper positioner
Forbindelser stik X2 og X3
Indgang 2,3,4,5,6,7 og 8 på PS4
0-30mV (SH3100)
Jumperne E1 og E2 placeres som vist.
Der kan eventuelt være en jumper på E2's ene ben, det
væsentlige er at benene ikke er elektrisk forbundne.
Blandt andet til tryktransducer SH3100 anvendes denne placering.
4-20mA (SH3102)
Jumperne E1 og E2 placeres som vist.
Blandt andet til tryk transducer SH3102 anvendes denne placering.
0-100mV
Jumperne E1 og E2 placeres som vist.
Der kan eventuelt være en jumper på E2's ene ben, det
væsentlige er at benene ikke er elektrisk forbundne.

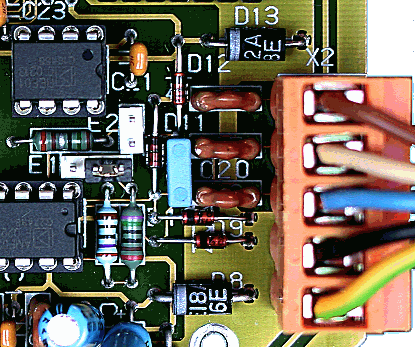

0-30mV
(SH3100) stikforbindelser
Forbindelserne til X2 er vist med de
farver på ledningerne der er i det kabel, som monteres på trykudlignigsboksen hos os.
Som det ses på billedet kan der være helt andre farver på ledningerne i transducerkablet.

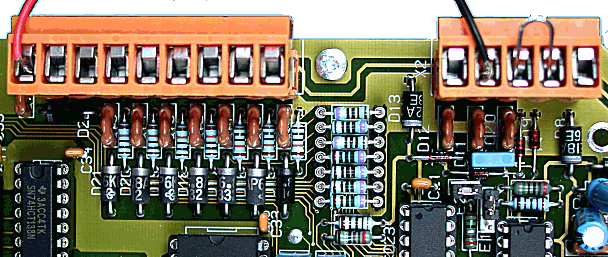

4-20mA (SH3102)
stikforbindelser
På billedet er pin 2 og pin 3
på X2 kortsluttet og strømsignalet fra f.eks. transducer
er ført til pin 4 (sort ledning). Strømforsyningen er
taget fra pin 9 på X3 (rød ledning)
Strømindgang,
0-20/4-20mA
For hver af de 7 analoge indgange, som
er nummereret fra 2 til 7, er
der anbragt en 100Ω modstand i den sokkel der ses midt i billedet
herover imellem stikkene og lige under skruen.
Målestrømmen til hver enkelt indgang går igennem den
tilhørende modstand.
På billedet er den øverste modstand for indgang nr. 2 og
den nederste for indgang nr.8. Så modstandene er nummereret
2,3,4,5,6,7 og 8 fra oven..
Spændings indgang, 0-2V
Enhver af de 7 analoge indgange kan
ændres til en spændings indgang, som måler fra 0V til
2V. Det gøres ved at fjerne den pågældende modstand
fra soklen herover. Modstandene er nummereret 2,3,4,5,6,7 og 8 fra
oven, så hvis f.eks indgang nr.3 skal være en
spændings indgang, så fjernes modstand nr.2 fra oven.
(Indgang nr.1 er ikke som de andre og den forbindes i X2)
