Pumpestyring type PS2000

PS2000 kan styre én eller to pumper. Den har 4 analoge indgange, 12 digitale indgange og 5 relæudgange.
PS2000 benytter COMLI protokollen og kan kommunikere via: dial-up modem, GSM modem, radio modem eller APL modem. Desuden har PS2000 et terminalstik som gør det muligt at betjene styringen ved hjælp af en håndholdt terminal.

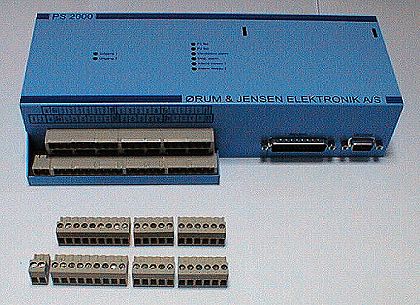

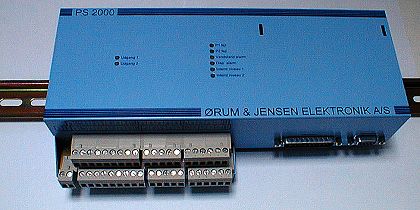

PS2000 er her vist med stikbare skrueterminaler. Bemærk DIN monterings skinnen under PS2000

---

Anvendelser

• Styring af fra 1 til 5 pumper
• Overvågning
• Fejlregistrering
• Alarmopkald
• Loggning
• Beregning af pumpeydelse
• Beregning af tilstrømning

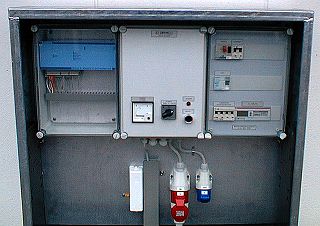

Eksempel på montering i galvaniseret stålskab. PS2000 fylder kun lidt

---

Specifikationer

• 5 relæudgange
• 4 analoge indgange
• 12 digitale indgange hvoraf 6 kan anvendes som elektrodeindgange til vekselstrøm
• Analog alarm ved måling over eller under grænseværdi
• Digital alarm ved signal ON. Betingelsen kan inverteres
• Systemalarmer ved specifikke systemtilstande
• 32 almindelige tællere der kan programmeres
• Hver digital indgang har en tæller der tæller antal gange indgangen bliver aktiveret og en tæller der tæller hvor længe indgangen har været aktiv
• RS485 kommunikation med op til 15 stationer på samme linie
• RS232 kommunikation på modemstik
• RS232 kommunikation på terminalstik
• COMLI og PS4 Center kommunikations protokol
• Logger med op til 16 kanaler
• Logger med op til 32000 målinger
• Valgbare loggerfunktioner
• Windowsbaseret opsætnings- og præsentations-program

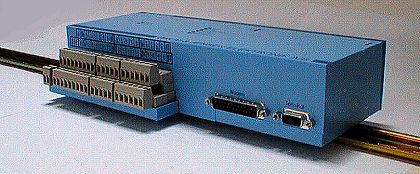

PS2000 kan monteres på DIN skinne og leveres med faste eller stikbare skrueterminaler

---

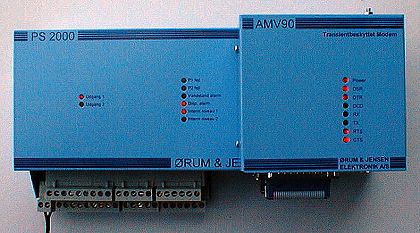

Modem AMV90

AMV90 modemmet er et analogmodem der kan modtage 56 Kbit/S og sende 33.6 Kbit/S. Det anvender V90 standarden. Modemmet er konstrueret specielt med henblik på anvendelse med PS2000. Det er monteret i en metalkasse med stelskrue. Alle hensyn er taget for at sikre modemmet mod ødelæggelse under tordenvejr og ved andre forekomster af overspænding.

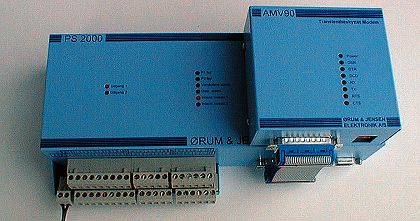

AMV90 modemmet monteres på PS2000 ved hjælp af to hager uden brug af værktøj. Den elektriske forbindelse sker nemmest gennem et kort fladkabel som vist på billedet.
