SMV144 PLC MODEM

Automatisk opkald til 2 telefonnumre.

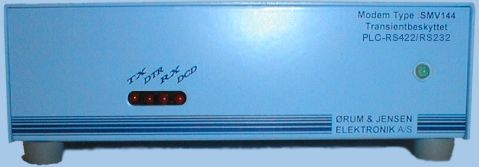

PLC modem RS232/RS422

Anvendelsesområder:

Pumpestationer

Renseanlæg

Vandværker

Fjernvarmecentraler

Daginstitutioner

Skoler

Boligblokke

Industrianlæg

Væksthuse

Dambrug

Fødevaresektoren

SMV144 PLC Modem er konstrueret for anvendelse med udstyr fx en PLC, som ikke direkte kan anvende et standard dial-up modem for kommunikation via det offentlige telefonnet.

Opkald til to programmerbare telefonnumre, med hver sin on/off indgang.

Kvitteringssignal for etableret forbindelse.

Standard PLC-signalniveau, 24VDC.

Liniehastighed: 300 - 14400 baud.

Terminalhastighed: 300 - 38400 baud.

Transientbeskyttelse af tlf. linie.

Mulighed for direkte alarmering til OPS med alarmbesked.

Kan leveres med beslag for DIN-skinnemontage direkte i tavle.

Tekniske specifikationer:
Temperaturområde	-20°C - +60°C.
Tætningsgrad	IP00.
Forsyningsspænding	7-17VAC / 10-24VDC.
Digitalindgange	2 optokoblet, 24VDC ( ON ved min 12V/ OFF ved max 5V ~ 1mA ).
Digitaludgange	1 optokoblet transistorudgang, 24VDC ( max 30V /1A ). Max. spænding ved OFF 0,5V.
Opkaldstelefonnumre	2 stk
Timeout	60 sek.
Kommunikation	Standard Hayes kommunikationsprotokol ( AT-kommandosæt ).
Linie-hastighed	300 - 14400 baud med mulighed for automatisk forhandling af liniehastighed.
Terminaltilslutning	RS232/V.24 DCE snitflade.
Terminal-hastighed	300 - 38400 baud
Ringantal	Mulighed for at vælge hvor mange ringninger der skal foretages inden PLC Modem løfter af: 1 - 255.
Transientbeskyttelse	Jordtilslutning så god som mulig, helst <10ohm
Tilbehør	Montagebeslag for DIN-skinne.
	Netadaptor 12VAC.
Mekaniske mål	H = 50mm; D = 145mm; B = 140mm. Vægt: Ca.900g

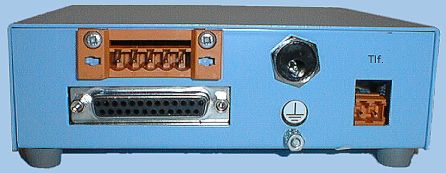

TERMINALOVERSIGT PLC-tilslutning: 5 pol. stikbar skrueterminal 1 = 0VDC. 2 = DCD signal ud. 3 = +24VDC. 4 = Opkald til tlf.nr. 1 indgang. 5 = Opkald til tlf.nr. 2 indgang.
Terminaltilslutning	DB 25 hun
Telefonlinietilslutning	2 pol. stikbar skrueterminal
Overspændingsbeskyttelse	3mm skrue
Strømforsyning	2,1mm DC-stik.
