Bærbar DL1 målestation

Til at måle og registrere vandforbrug, vandtryk og vandtemperatur for en enkelt forbruger har Ørum & Jensen bygget en bærbar målestation, baseret på DL1 dataloggeren. DL1's indbyggede batteri af genopladelige elementer gør målestationen uafhængig af ekstern elektricitets forsyning.
Flow målingen foregår ved hjælp af en mekanisk flowmåler der monteres i forsynings ledningen til forbrugeren. Trykmåleren og termometeret er sammenbygget med flowmåleren således at monteringen begrænses til momtering af flowmåleren. Trykmåleren er af typen XT4002 fra vores program af niveau- og trykmålere.
De loggede data overføres via kabel fra DL1 til computer ved hjælp af vores PS4 Center program. Dette program anvendes ligeledes til at behandle, præsentere og ekspoterer data efter behov.
Enkelt forbruger Mekanisk flowm�ler

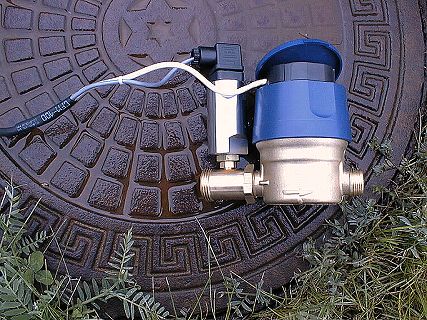

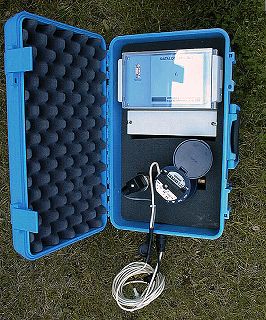

Målestationen er bygget i en stærk fiberkuffert. Kufferten har en IP68 tætningsgrad dens mål er: 45cm×30cm×20cm. På billedet til højre ses flowmåleren med monteret trykmåler. Tilslutnings studserne ses tydeligt
Målestationen kan forsynes med ekstra batteri og GSM telefon, således at dataloggen kan hentes automatisk over telefonen. Se et eksempel på en sådan installation under Bærbar målestation

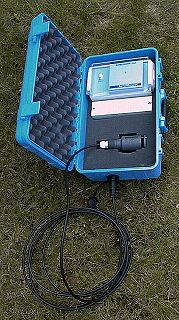

Inholdet i kufferten kan hurtigt ændres så loggeren kan anvendes til andre formål. Her vises kufferten forsynet med en tryktransmtter af typen  NT4602, der anvendes til nøjagtig niveaumåling.
Niveaulogger Niveaulogger

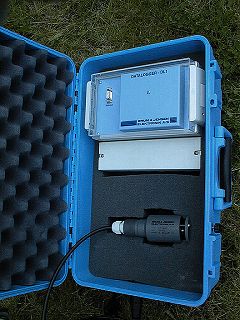

I den åbne kuffert ses tryktransmitter og DL1. Tryktransmitteren ligger på den plads hvor den lægges under transport. På billedet til højre ses kuffertens uvendige stik, hvor tryktransmtteren forbindes under målingerne. Kufferten kan naturligvis lukkes helt under drift.
